如今，轻轻一碰完成支付、碰一碰联网配对、触碰溯源防伪 ——NFC 技术早已渗透生活场景。而这一切的核心，在于芯片与产品的 “无缝融合”。不同品类、不同场景的产品，究竟如何实现 NFC 芯片的高效嵌入？以下 4 种主流方式，正在改写产品的数字化交互逻辑。

一、贴装集成：快消品的规模化落地优选

        对于瓶装饮料、袋装零食、日化用品等产量巨大的快消品，贴纸式标签贴装成为成本最优、效率最高的嵌入方案。选用防水防撕的无源 NFC 标签（如 NTAG213/215 系列），单张成本可控制在 0.5-1 元，无需额外供电，兼容 90% 以上支持 NFC 功能的手机。在生产环节，通过自动化设备将标签同步贴在包装正面或封口处，完美融入现有封装流程，不增加过多人工成本，轻松实现千万级产品的 NFC 规模化铺设。用户购买后只需触碰标签，即可跳转品牌私域、参与营销活动，让快消品成为 “可交互的线下流量入口”。

二、内嵌集成：文创与耐用产品的体验升级

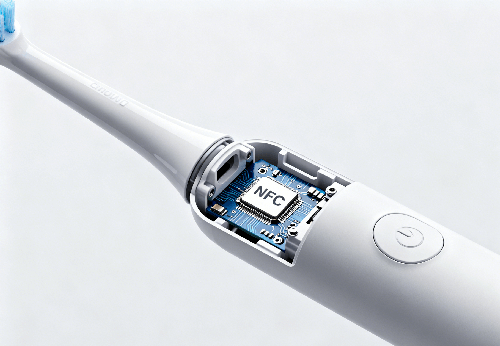

          针对钥匙扣、冰箱贴、明信片等文创礼品，或是台球杆、皮头等耐用型产品，内部嵌入工艺更能兼顾实用性与美观度。在生产阶段，可将微型 NFC 芯片（最小尺寸仅 2mm×2mm）嵌入产品夹层、背面或内部结构中 —— 比如钥匙扣注塑时同步嵌入芯片，台球杆皮头制作时将芯片封装于底部。这种方式能避免芯片磨损，确保长期稳定使用，同时不破坏产品外观与功能体验。以文创礼品为例，内嵌的 NFC 芯片可存储纪念视频、专属祝福等数字化内容，让传统礼品升级为 “有温度的智能载体”；而台球器材通过芯片存储唯一编码，还能实现防伪溯源与赛事器材认证。

三、屏内集成：电子设备的轻薄化革命

        在智能手机、智能穿戴等追求极致轻薄的电子设备中，屏下 NFC 集成方案正成为技术主流。传统 NFC 天线需单独占用机身空间，还存在刷卡位置模糊的痛点，而京东方推出的 LCD NFC In-cell 方案，将 NFC 线圈直接集成于 LCD 显示屏的 TFT 基板上，实现 “屏幕正面刷卡” 的交互革新。通过网格化设计减少对像素区域的占用，选用高导电金属降低线圈阻抗，同时搭配分时驱动方案解决 NFC 与触控功能的干扰问题，让一块屏幕同时实现显示、触控、NFC 三大功能。这种集成方式不仅节省整机空间，更让用户 “所见即所得”，触碰屏幕指定区域即可完成支付、门禁等操作，大幅提升交互便捷性。

四、模块集成：智能家居的多场景适配

       智能家居设备的多样性，催生了定制化模块集成的嵌入方式。根据设备功能需求，选择不同协议的 NFC 芯片模块进行集成：例如智能灯光、传感器等低功耗设备，可嵌入支持 ISO/IEC 15693 标准的 FSV8023 模块，实现远程参数配置与状态监控；而智能门锁、支付终端等安全敏感设备，则选用支持多协议（ISO/IEC 14443A/B、FeliCa 等）的 FSV9563 模块，搭配 SAM 安全模块保障身份认证与数据传输安全。这些模块通过 I²C、SPI 等接口与设备主控芯片连接，用户只需 “碰一碰” 即可完成设备配对、模式切换、售后诊断等操作，让智能家居组网告别繁琐操作。

技术落地的核心逻辑：场景适配与体验优先

        无论是哪种嵌入方式，其核心逻辑都离不开 “适配场景、控制成本、优化体验” 三大原则。快消品重规模化与低成本，贴装集成是最优解；文创与耐用产品重长期使用与外观，内嵌集成更具优势；电子设备重轻薄与交互，屏内集成成为技术突破点；智能家居重功能与安全，模块集成实现精准适配。

         随着 NFC 芯片成本的降低与技术的成熟，越来越多产品正在通过这些嵌入方式，完成从 “被动使用” 到 “主动交互” 的转型。未来，当 NFC 芯片像 “数字神经” 一样融入更多产品，万物互联的智能生活，或许只需轻轻一碰便可实现。
